小为云带你深入了解手机VC均热板的散热原理

作者：超级管理员点击：895 发布时间：2021-11-23 14:08:56

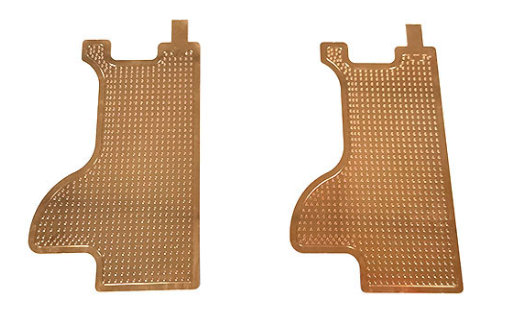

VC均热板是Vapor Chamber的缩写，全称是：真空腔均热板散热技术。普遍应用于电子设备,电子元器件,新能源汽车,工业生产,家用电器及军事等不同领域的热管理，尤其手机行业，应用更加普遍。早期手机散热普遍以石墨作为主要材料，可以称其为第一代散热，铜管液冷就是第二代散热技术，而VC均热板则是最新的第三代散热技术。


热管的原理大家都很清楚，热管内壁是一层毛细结构，内部充入液体并抽真空。安装在热源端的我们叫蒸发端，当有热量释放后，蒸发端内部液体气化，转移到压力较低的另外一端冷凝端，在冷凝端受冷又凝结为水。从这个过程上讲，热管和VC看起来是一回事。


VC液冷可以被看作铜管液冷的升维技术，其工作原理与热管大体相似，都是在真空的腔体内完成，通过液体蒸发和流动来传导热量，不同的地方在于热管的热量传输路径是一维的，传递方向单一。而均热板的热量传输路径是二维的，热量可以向多个水平方向传导，效率也就更高。

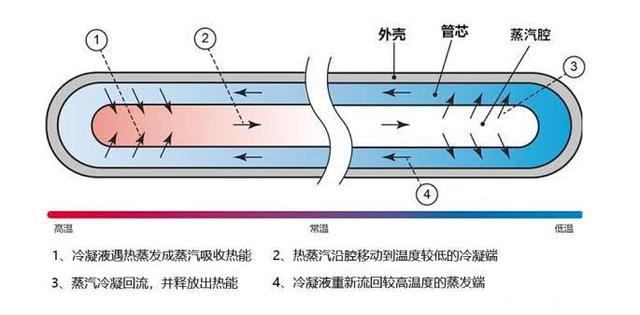

机器运行时产生的热量被传导到均热板的蒸发端，内部的冷却液会迅速吸收这些热量并产生气化变成蒸汽，这时，蒸汽因吸收了热量迅速膨胀，便从均热板中的高压区向低压区移动，蒸汽向低压区移动的过程中，接触到温度较低的内壁时会迅速产生凝结现象，释放热量，进而液化为液体，在由腔体内壁的毛细作用回流到蒸发端。简而言之，就是均热板中的冷却液不断在液体和气体之间来回切换，形成一个循环的散热系统。

较热管对比而言，VC均热板的散热效率更高，在高端手机上应用越来越广泛，甚至热管+手机VC均热板+多层石墨的立体散热形式层出不穷。
